เข้าชม : 5039 | สั่งซื้อไปแล้ว : 3 | Wishlist Rate : 0
จำนวนในstock : stock
เพิ่มลง Wishlist
ของแถมแยอะมาก พร้อมทดลอง และ มีไฟล์ vdo ทุกการทดลอง มี DVD แถม
มีsource code การทดลองถึง 120 การทดลอง พร้อมไฟล์ VDO
So far, a total release22 sets video, the total length of 1848 minutes total file size of 19.1 g of . Burn the disc issued together with the goods inside .
|
|
Video name |
Video |
File size (MB) |
|
The 01 Collection |
Preparation before learning PIC microcontroller |
65นาที |
794 |
|
The 02 Collection |
C language program framework PIC microcontroller |
44 |
377 |
|
The 03 Collection |
PIC microcontroller digital output |
67 |
541 |
|
The 04 Collection |
PIC microcontroller table lookup operation |
62 |
488 |
|
05 Collection |
PIC microcontroller digital operation |
83 |
652 |
|
The 06 Collection |
PIC microcontroller LED dot matrix operation |
83 |
993 |
|
No. 07 Collection |
PIC microcontroller digital input operation |
44 |
325 |
|
08 Collection |
PIC microcontroller liquid crystal driver 1602 |
124 |
1331 |
|
09 Collection |
Timer 0 interrupt and PIC microcontroller |
72 |
489 |
|
The 10 Collection |
Timer 1 interrupt and PIC microcontroller |
97 |
787 |
|
11 Collection |
Timer 2 interrupt and PIC microcontroller |
43 |
372 |
|
The 12 Collection |
PIC microcontroller external interrupt INT |
38 |
332 |
|
13 Collection |
PIC microcontroller A / D converter |
90 |
820 |
|
14 Collection |
The PIC microcontroller AT24C02 IIC bus |
163 |
1574 |
|
15 Collection |
The PIC microcontroller IIC bus PCF8563 |
72 |
931 |
|
16 Collection |
PIC microcontroller decoding infrared remote control |
123 |
1120 |
|
17 Collection |
PIC microcontroller temperature sensor DS18B20 |
153 |
1930 |
|
The 18 Collection |
PIC microcontroller serial communication |
146 |
1783 |
|
19 Collection |
A pulse width modulation (PWM) PIC Microcontroller |
80 |
1290 |
|
The 20 Collection |
PIC microcontroller watchdog application |
64 |
776 |
|
21 Collection |
PIC microcontroller hardware Principles and Applications 1 |
64 |
853 |
|
22 Collection |
PIC microcontroller hardware Principles and Applications 2 |
55 |
723 |
These are the development of learning systems supporting learning software part, it is the company's exclusive release.
The following is the development of learning systems supporting hardware parts, namely development board section.
|
|
|
Our latest boutique level PIC microcontroller development tools: GL7-877A SCM learning development system (also known as learning development board or board) |
 |

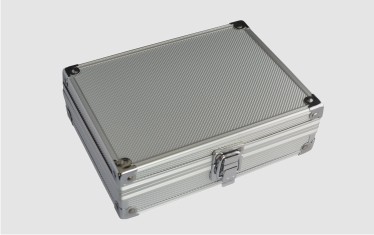

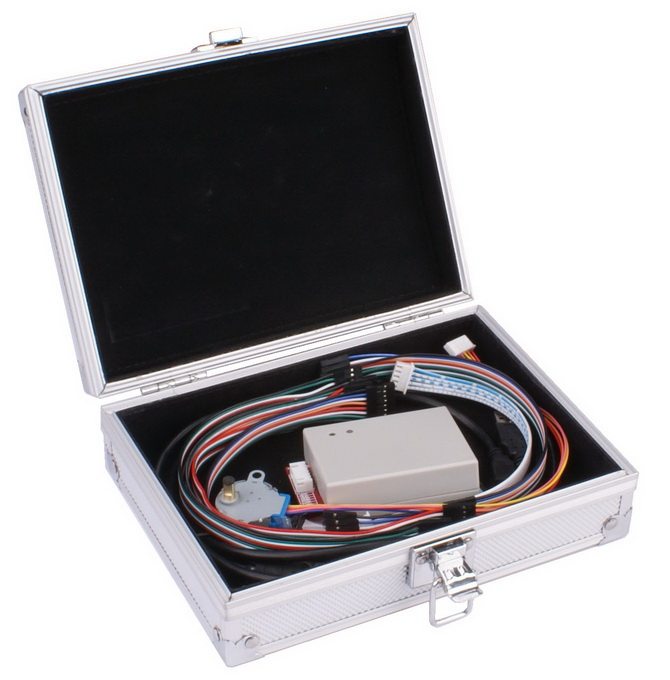

The system uses an aluminum alloy housing, carefully designed so that all parts of the system are all housed in the housing, and an outer carton box except it was no longer fill the damper.
Especially for schools, research institutions, industrial and mining enterprises and other occasions. |
 |
|
The system uses most of the device chip technology, high-speed automatic placement machine to make the system extremely beautiful, industry-leading technology called development board, only such a good process for display using such a large dare FIG.

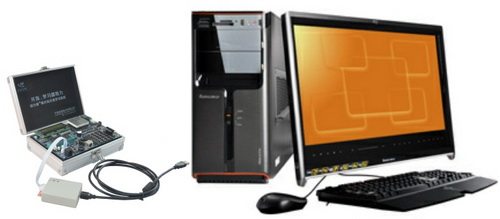

The system can learn in the box, developers can also be taken out on the table, in order to ensure the appearance of fine and user-friendly operation, we spend special open mold, beautiful feet to make the system fit the four plastic pads and convenient.
Our system configured of four 8 × 8LED lattice module, consisting of a 16 × 16 dot matrix, so that the characters have the realistic conditions.
The current market development board, cost pressures forced, are equipped with an 8 × 8LED matrix module, display only numbers and letters, Chinese characters can be displayed but still claims, of course, if the display characters "a" or "in "this simple Chinese characters is feasible, huh. If the LED dot matrix module can display characters, there is no need equipped. Please avoid fooled. |
|
 |
|
Plug-in part the wave soldering process, the board is also negative aesthetic appearance. The curved surface of the foot pad, guaranteed not to scratch your desktop. |
This system uses an independent modular design, DIY leave enough space to the user, the modules can be any combination of various experiments. The benefits of individual modules is self-evident, but also for beginners operate more trouble, some even more than how to test hardware intact, for this problem, we specialize in the preparation of the detailed operating instructions for each experiment, including plug wire the method, interpolated line diagram, the experimental results and the like, to the multi-picture little text, allowing users in the shortest possible time, to develop proficiency panel. Without further ado, Syria, please see a screenshot:
|
|
 |
|
The operation of the system is as simple as pressing the FIG, by supporting PicKit2 debugger programmer / development board computer connected to it. |
 |
|
|
|
|
|
|
|
|

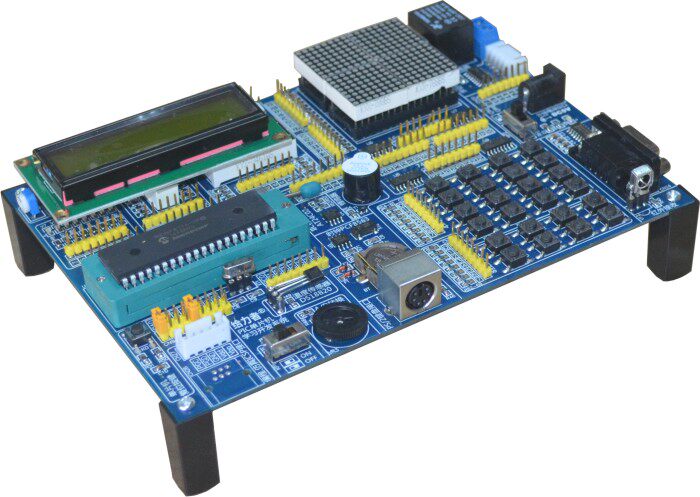

------------ ------------ inner panel arranged |
|
|
|
SCM: |
◆ standard configuration for PIC16F877A, the user may be replaced by the other DIP40 packaged PIC microcontroller (except PIC16F59), such as: PIC16F874A , the PIC16F74 , PIC16F77 , PIC16F747 , PIC16F777, PIC16F884, the PIC16F887, the PIC16F914, the PIC16F917, the PIC18F442, the PIC18F452, PIC18F448, PIC18F458 , PIC18F4420, PIC18F4520 , PIC18F4455, PIC18F4550 , PIC18F4585, PIC18F4680
and so on hundreds of models. |
|
led: |
|
◆ 8 patches of red light-emitting diodes, light water experiments can be done. |
|
Digital Tube: |
|
◆ 1-digit red LED, digital control of early learning, this is the best, easiest to master the principles. |
|
After ◆ 4-digit red LED, learn static display, use this learning dynamic display four digits. |
|
LED dot matrix: |
|
◆ 4 Ge 8 × 8LED dot matrix, composed of 16 × 16 dot matrix screen, only 16 dot matrix display Chinese characters can be, if you can not display Chinese characters, dot matrix screen doing that also. |
|
1602 LCD Interface: |
|
◆ 1602 liquid crystal module interface, the module can be inserted into the liquid crystal character display experiments. |
|
12864 Interface: |
|
◆ 12864 LCD module interface, the liquid crystal module can be inserted into the text, pictures, animation experiment . (Note: the self-crystal) |
|
Memory: |
|
◆采用AT24C02。 |
|
RTC (real time clock): |
|
◆ by the PCF8563, crystal oscillator (32768Hz), composed of back-up battery holder. |
|
A / D (analog - digital conversion): |
|
◆ by a potentiometer, switching jumpers, by switching the jumper, the input port can experiment with all eight analog microcontroller. |
|
RS232 serial interface: |
|
◆ onboard RS232 interface circuit, can easily use serial debugging assistant and other communication experiments. |
|
Temperature Sensor: |
|
◆ DS18B20 by the jumpers and switches, so that by Dupont line can be attached at any one IO port. And display control experiments can be performed in the temperature. |
|
PS / 2 keyboard interface: |
|
◆ can be connected to any PS / 2 keyboard interface, a keyboard decoding experiments. |
|
And relay contacts: |
|
◆ normally open relay contact by a removable terminal lead may be made to control the experiment ferroelectric device. |
|
Infrared receiver: |
|
◆ board 38KHz integrated infrared receiver can decode the infrared remote control signal experiment; |
|
8 separate buttons: |
|
◆ 8 independent keys, each key includes a pull-up resistor, can do key input, the microcontroller external interrupt pin experiment. |
|
4×4矩阵式按键： |
|
◆ 16 keys composed of 4 × 4 matrix, comprising pull-up resistor, you can do the key input experiments. |
|
Stepper motor interface: |
|
◆ suitable for supporting the stepper motor, stepper motor control experiment can be performed. |
|
74HC595 unit circuit: |
|
◆ two 74HC595 chip and the input and output pins composition, may be performed by hardware SPI microcontroller drives, doing serial - parallel experiments, two 74HC595 connected in cascade, the output port requires a lot of extensions and project requirements of practical value . |
|
Crystal: |
|
◆ The crystal oscillator socket manner, the user to replace the crystal itself, standard 4M. |
|
Reset button: |
|
◆ any time by pressing the reset button, resets the device, scientific design, programming, or even during the simulation, the press suddenly, nor will the programmer and emulator damage, no such design development board, suddenly press the reset button, the device will be damaged. |
|
Programming, simulation ICSP interface: |
|
◆ a standard 5 -pin ICSP programming interfaces simulation, or emulation program can be written to on-board microcontroller . |
|
|
|
|
|
|

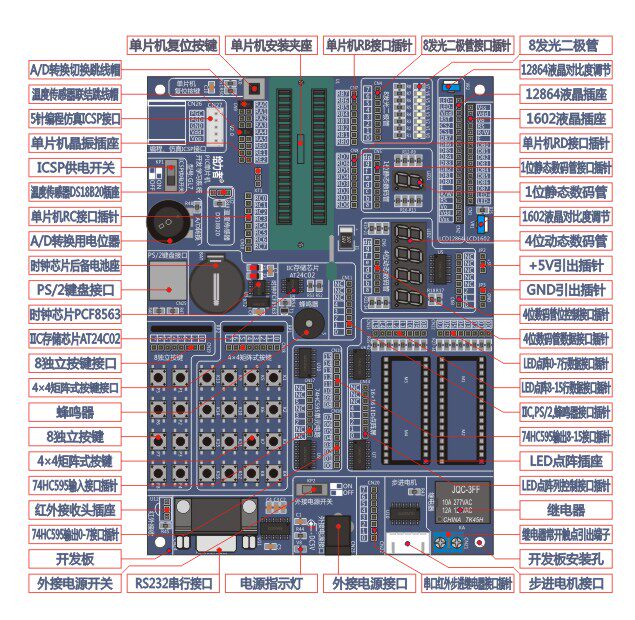

Development board map units: |
 |
|

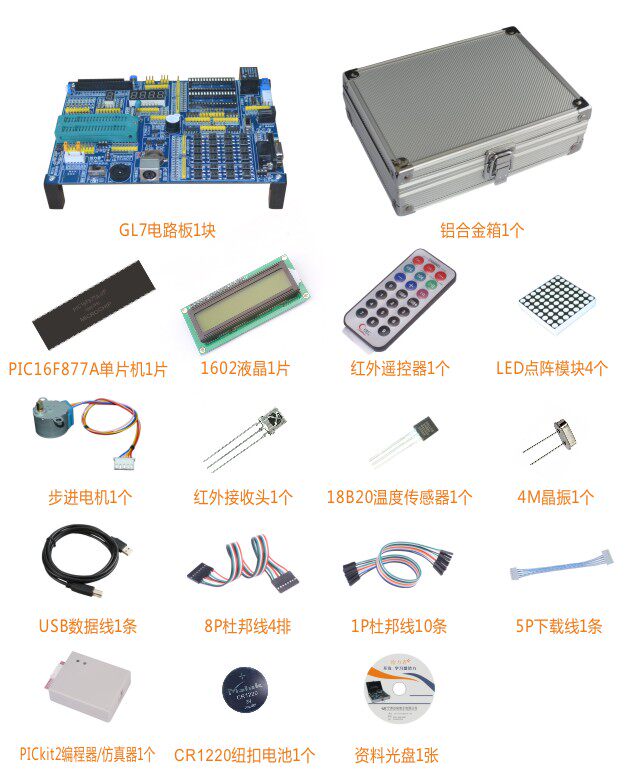

------------ ------------ outer plate is disposed |
|
|
|
1602 LCD module: |
|
◆ yellow backlight, weld pins have pins, can be directly inserted in the development board. |
|
Stepper motor: |
|
◆ DC5V, 5-phase 4 wire, can be directly inserted in a given board. |
|
Infrared remote control: |
|
◆ the use of chip: HT6221, batteries included. |
|
PicKit2 debugger / programmer: |
|
◆ USB port, driver-free line, support for multiple operating systems, the program can be downloaded on-board microcontroller and program debugging |
|
|
|
|
|
|
|
|
------------Basic parameters------------ |
 |
 |
|
Trunk size: 198 × 145 × 64 mm
|

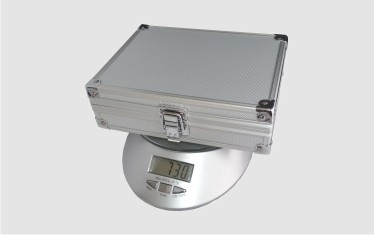

Product Weight: about 730 grams
|
 |
 |
|

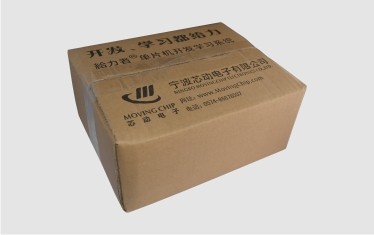

Package size: 225 × 185 × 115 mm
|

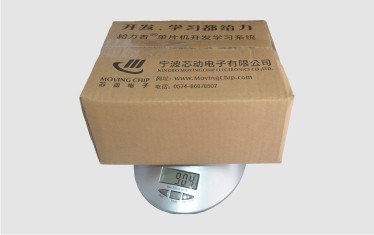

Product Weight: about 900 grams
|
|
|
|
|
We carefully prepared 95 sets of routines source code for the system: |
|
|
|
|
 |
|
CD file list: |
|
|
|
|
|
Frequently Asked Questions: |
|
1. Get your sample code is compiled or C? Whether there is a corresponding code comments? |
A: Our code is C language, all at PICC 9.80 compiler, assembler code no.
Code to do almost line by line comments. |
|
|
|
|
|
2. You can download a gift PICkit2 program it in MPLAB? |
|
A: Yes, we can also use our special download software provided by download. |
|
|
|
|
|
3. What operating systems programmer supports? Whether to provide driver-related operating system? |
|
A: Support WIN2000 , WINXP , WIN7 operating systems. The programmer is free drive type, without having to install the driver, plug and play, very convenient. |
|
|
|
|
|
4. The development board adopts the manner in which the power supply? |
|
A: No external power supply, use the programmer's USB-powered, easy to use. |
|
|
|
|
|
The development board supporting the use of other standard emulators, debuggers, such as ICD2, PICKIT3 wait? |
|
A: Yes, all standard simulator, the programmer can be used directly. |
|
|
|
|
|

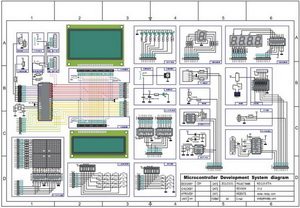

6. The development board schematics you? What is the format? Can you provide schematics SCH format in PROTEL software? |
|
A: provides detailed schematics, PDF format, we have not done the schematic of the development board using PROTEL format, so could not provide schematics SCH format. |
|
Our schematic can be said to be the industry's most heart, the most beautiful drawing of schematics, our principle is to maximize the development board to help users understand the hardware. |
 |
|
|
|
|
|
7. What type of information development board provides a description? |
|
|
|
|
|
A: We have a self supporting type of information a lot of instructions, the amount is very full (87 megabytes), Taobao Development Board should be up to the self information. As you know, how much self information, the withdrawal of the intentions of the degree, the degree of importance of a product, but also reflects the degree of difficulty users to get started. |
|
1) MPLAB Open project compiled Instructions (PDF format) Total 6 2.86MB |
|
2) MPLAB compile new construction manual (PDF format) Total 15 5.60MB |
|

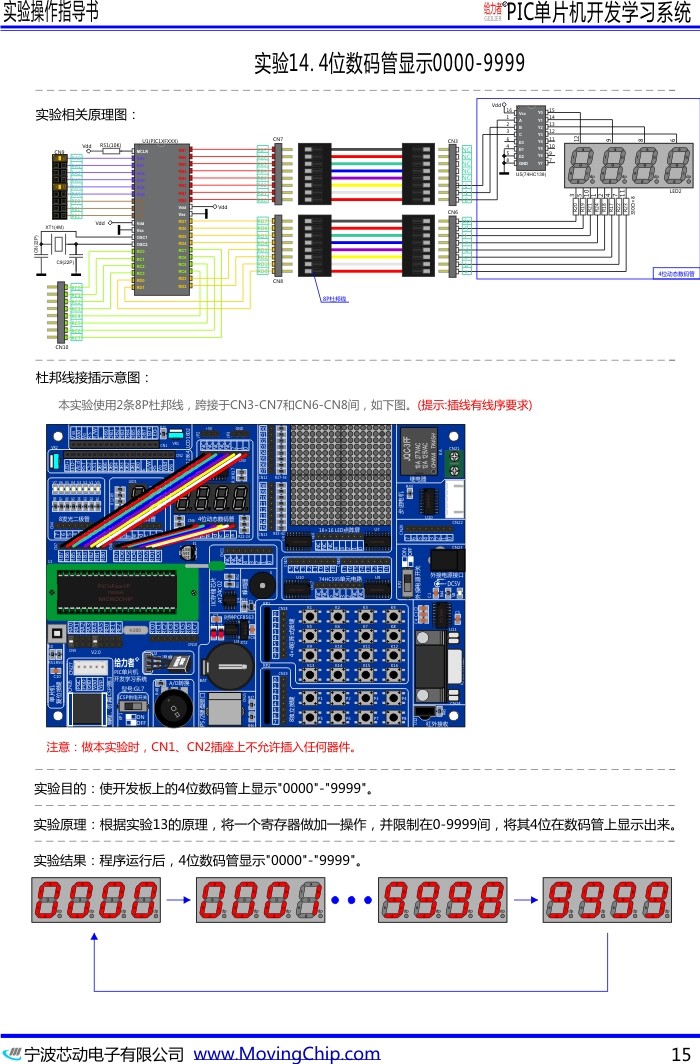

3) GL7-877A experimental operating instructions (PDF format) Total 102 59.0MB |
|
4) GL7-877A hardware confirmation instructions (PDF format) a total of five 1.33MB |
|
5) GL7-877A characters modulo operation instructions (PDF format) of 6 8.93MB |
|
6) GL7 Hardware Installation Guide (PDF format) Total 4 2.52MB |
|
7) PICkit2 Programmer's Manual (PDF format) of 6 1.90MB |
|
8) PIC16 microcontroller development board software installation instructions (PDF format) Total 12 5.51MB |
|
|
|
|
|
stepping motor/zipsocket/lcd/relay/ds1820/adaptor9v/ |
|
|
|
